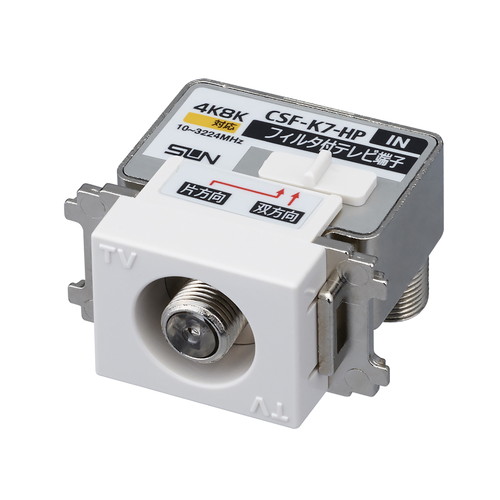

新4K8K衛星放送対応 テレビ端子（フィルタ内蔵） CSF-K7-HP
- メーカー希望小売価格（税別）
- ¥ 3,640
- メーカー希望小売価格（税込）
- ¥ 4,004
- 商品ステータス
- 生産終了
- 新4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
TV端子側にハイパスフィルタ回路を内蔵しており、スイッチにより、双方向/片方向伝送の切換えが可能です。
取付枠取付け用の本体ツメ部が金属化されておりますので、固定強度が向上しています。
※パナソニック（株）製ワイド21用：ホワイト相当色
※ミルキーホワイト相当色をご希望の場合は、別売の交換用端子プレートを併せてご利用下さい。
注：「ワイド21」はパナソニック（株）製品の名称、商標です。
スペック表
| 型名 | CSF-K7-HP | ||
|---|---|---|---|
| 標準価格(税別) | 3,640 | ||
| 双方向 | 片方向 | ||
| 挿入損失 （dB以下） | 10～55MHz | 1.0 | 40以上 |
| 70～90MHz | 1.0 | 3.0 | |
| 90～770MHz | 1.0 | 2.0 | |
| 770～1489MHz | 1.5 | 2.3 | |
| 1489～2150MHz | 2.0 | 2.8 | |
| 2150～2681MHz | 2.8 | 3.5 | |
| 2681～3224MHz | 3.5 | 4.0 | |
| 端子間結合損失 （dB以上） | 10～55MHz | - | |
| 70～90MHz | |||
| 90～770MHz | |||
| 770～1489MHz | |||
| 1489～2150MHz | |||
| 2150～2681MHz | |||
| 2681～3224MHz | |||
| インピーダンス（Ω） | 75(F形) | ||
| VSWR （以下） | 10～55MHz | 2.0 | - |
| 70～90MHz | 2.0 | ||
| 90～770MHz | 2.0 | ||
| 770～1489MHz | 2.0 | ||
| 1489～2150MHz | 2.5 | ||
| 2150～2681MHz | 2.5 | ||
| 2681～3224MHz | 2.5 | ||
| 寸法（mm）H×W×D | 27×44×36 | ||
| 質量（g） | 50 | ||
